KXZDW系列壁掛式直流電源系統
應用領域
KXZDW系列壁掛式直流電源系統主要應用于箱式變電站、10KV小型開閉所及用戶站。適用于電力、交通、電廠、通信、化工、冶金、醫療、廠礦、建筑及消防等領域及用戶終端，可作為高壓開關、繼電保護、自動裝置的操作電源和控制電源。

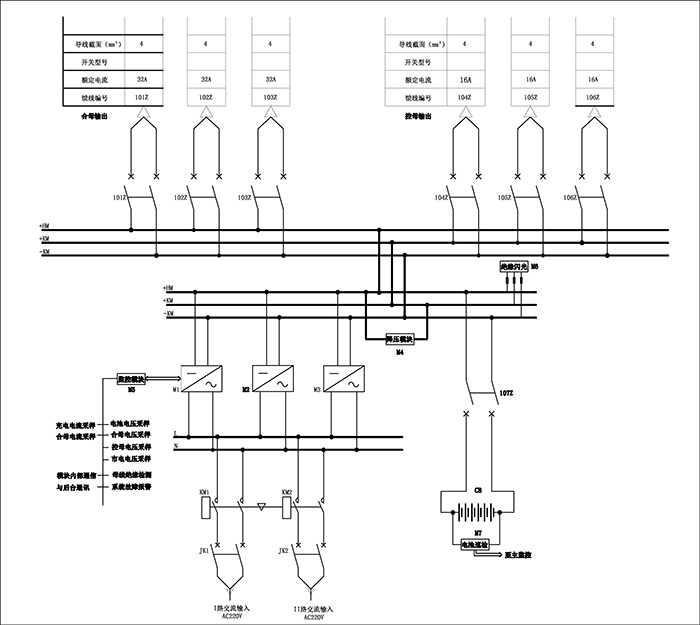

系統組成
充饋電柜
交流配電：兩路交流（單相AC220V）輸入或一路市電（220V）和一路PT（100V）電源輸入，可自動切換互為備用；
監控系統：自動管理蓄電池的充放電功能，全漢字大屏幕液晶顯示，并且可以實現“遙控、遙測、遙信、遙調”功能；
充電模塊：最多可配置3臺220V/5A或110V/5A模塊；
饋出回路：配置2路合母饋出，2路控母饋出；
絕緣檢測：檢測母線絕緣情況；
降壓裝置：系統內置3A的降壓模塊；
柜體尺寸：600mm（W）*300mm（D）*800mm（H）。
電池柜
電池巡檢：可選配檢測每節蓄電池的運行數據；
電池容量：220V系統：10Ah — 38Ah；
110V系統：10Ah — 65Ah；
柜子尺寸：600mm（W）*300mm（D）*800mm（H）。
系統特點
1、掛墻式安裝，占用空間小、經濟性好；
2、系統監控、整流、降壓硅鏈、配電一體化設計；
3、所有模塊可在線拔插，維護方便快捷；
4、單相交流雙路自動切換供電，或一路單相交流一路PT切換供電；
5、監控采用LCD漢字顯示，具有RS232/RS485“四遙”通訊接口，實現無人值守；
6、支持RTU、CDT、MODBUS三種通訊規約。
技術參數
|
項目名稱 |
技術參數 |
|
額定輸入電壓 |
220VAC±20% |
|
PT供電電壓 |
110VAC±10% |
|
電網頻率 |
50Hz±10% |
|
功率因素 |
≥0.95% (滿負荷輸出) |
|
額定輸出電壓 |
220VDC、110VDC、48VDC |
|
額定輸出電流 |
6～15A |
|
穩壓精度 |
≤±0.5% |
|
穩流精度 |
≤±0.5% |
|
紋波系數 |
≤±0.2% |
|
可聞噪音 |
≤45dB |
|
冷卻方式 |
自然冷卻 |
|
工作方式 |
連續長期運行 |
|
絕緣強度 |
＞10MΩ、2KVAC一分鐘無閃絡，無擊穿 |
|
蓄電池容量 |
7Ah、10Ah、12Ah、20Ah、24Ah、38Ah、50Ah、65Ah |
使用環境
1、環境溫度：-10℃～+50℃；
2、相對濕度：≤95%（20±5℃）；
3、海拔高度：≤3000m；
4、灰 塵：≤5mg/m3；
5、地震烈度：不超過8度；
6、安裝垂直傾斜度: 不超過5°；
7、微控制器抗噪聲: 1000V 1μs脈沖1分鐘；
8、設備限在室內工作，且通風良好；
9、室內應無腐蝕金屬和破壞絕緣的有害氣體；
10、無強電磁場干擾與劇烈振動。
