KGZDW系列雙充雙電式系統
應用領域
KGZDW系列雙充雙電式直流電源系統主要應用于500KV及以下變電站、水電站及用戶站。適用于電力、交通、電廠、通信、化工、冶金、醫療、廠礦、建筑及消防等領域及用戶終端，可作為高壓開關、繼電保護、自動裝置的操作電源和控制電源。
系統組成
充電柜
交流配電：兩路三相四線，可自動切換互為備用；
監控系統：自動管理蓄電池的充放電功能，全漢字大屏幕液晶顯示（也可選配彩色觸摸屏顯示），并且可以實現“遙控、遙測、遙信、遙調”功能；
降壓裝置：可選配5級或7級調壓裝置；
柜體尺寸：800（W）*600（D）*2260（H）mm（可按要求定制）。
饋電柜
饋出回路：可按照用戶要求靈活選配斷路器的品牌、容量及數量；
絕緣檢測：檢測母線或各輸出回路的絕緣情況；
饋電檢測：可選配檢測各饋出回路的跳閘信號；
柜體尺寸：800（W）*600（D）*2260（H）mm（可按要求定制）。
電池柜
電池巡檢：可選配檢測每節蓄電池的運行數據；
電池容量：220V系統：100Ah以上；
110V系統：100Ah以上；
柜體尺寸：800（W）*600（D）*2260（H）mm（可按要求定制）
系統特點
1、監控系統采用積木式結構，大屏幕液晶顯示，全漢化實時顯示及操作，人機界面友好；
2、超寬的電壓輸入范圍，電網適應性強，可用于環境相對惡劣的場所；
3、雙組充電系統、監控系統、雙組電池，確保各段母線供電更加可靠；
4、充電模塊采用變頻自然諧振軟開關技術，效率≥94%；
5、系統采用模塊化設計，冗余備份性能可靠安全；
6、帶電在線拔插技術，維護方便快捷；
7、全自動智能化蓄電池管理功能；
8、RS232/RS485通訊接口，方便與遠程監控系統通訊實現“四遙”功能，實現無人值守；
9、支持RTU、CDT、MODBUS三種通訊規約。
技術參數
|
項目名稱 |
技術參數 |
|
額定輸入電壓 |
380VAC±20% |
|
電網頻率 |
50Hz±10% |
|
功率因素 |
≥0.95%(滿負荷輸出) |
|
額定輸出電壓 |
220VDC、110VDC |
|
額定輸出電流 |
10～800A |
|
穩壓精度 |
≤±0.5% |
|
穩流精度 |
≤±0.5% |
|
紋波系數 |
≤±0.1% |
|
可聞噪音 |
≤50dB |
|
冷卻方式 |
智能溫控型風冷、自然冷卻 |
|
工作方式 |
連續長期運行 |
|
絕緣強度 |
＞10MΩ、2kVAC一分鐘無閃絡(luò )，無擊穿 |
|
蓄電池容量 |
7Ah、10Ah、12Ah、20Ah、24Ah、38Ah、50Ah、65Ah、80Ah、90Ah、100Ah、120Ah、150Ah、200Ah、250Ah、300Ah、500Ah、800Ah、1000Ah、1500Ah、…… |
使用環境
1、環境溫度：-10℃～+50℃；
2、相對濕度：≤95%（20±5℃）；
3、海拔高度：≤3000m；
4、灰 塵：≤5mg/m3；
5、地震烈度：不超過8度；
6、安裝垂直傾斜度: 不超過5°；
7、微控制器抗噪聲: 1000V 1μs脈沖1分鐘；
8、設備限在室內工作，且通風良好；
9、室內應無腐蝕金屬和破壞絕緣的有害氣體；
10、無強電磁場干擾與劇烈振動。

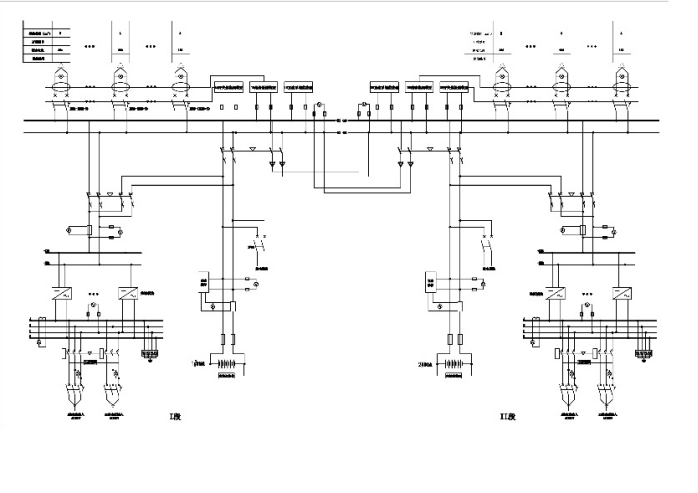

接線方案
